CTC 1

Den första riktig seriösa "stora" Teslaspolen började jag projektera 1995. Jag skissade först en tid och gjorde ritningar p?hur den skulle se ut och vilka värden den skulle ha. När ritningar m m s?var klara var det dags att skaffa fram material. Det tog sin lilla tid och själva bygget kom inte igång förrän 1996. Det första jag byggde ihop var själva basen för primär- och sekundärspole. En enkel konstruktion i tr?med fyra hjul. Eftersom jag bodde i lägenhet och endast hade tillgång till en verkstad sporadiskt s?drog själva byggandet tyvär ut p?tiden. Något som var lite frustrerande i sig.

Nästa steg var transformatorbanken. Det blev sex serie- och parallellkopplade neontransformatorer. Varje transformator är p? 4kV/45mA. Den slutliga specifikationen blev "en" transformator p?8kV/135mA. Lite låg spänning men det var vad som fanns till hands just d?

Därefter konstruerades primärspolen. Det blev en inverterad kon med en lutning p?11 grader.

Nästa pryl att bygga var en saltvattenkondensator med ett antal flaskor i en större plastbalja. Tyvär s?har jag inga bilder p?den och inte heller specarna. Saltvattenkondensatorns kapacitans blev iallafall för liten s?jag tog ett snabbt beslut att bygga några rullade Polyetenkondensatorer istället. Till höljet p?dessa användes PVC-rör och ändkorkarna tillverkades av plexiglas. Ugnsfolie införskaffades från mataffären och Polyetenplast köptes från en byggfirma. Se'n var det bara att rulla. När själva kondensatorn var färdig och ihopmonterad var det s?dags att fylla p?olja. Eftersom jag hade kontakt med folk p?Energiverket i Ängelholm (där jag även använde verkstaden) s?fick jag riktig transformatorolja till ändamålet.

En liten vacuumpump köptes via en annons jag såg i tidningen för 100:-. Oljan fylldes p?med tv?sm?rör som jag hade monterat i ovansidan p?kondensatorn. En slang anslöts till pumpen och en slang anslöts till en flaska med olja. När det s?var tillräckligt undertryck s?släpptes oljan p? När oljan var ett par centimeter över nivån p?rullen s?stoppade jag tillflödet från flaskan med olja. Pumpen fick st?och g?ca 10 minuter till samtidigt som jag skakade och slog lite lätt p?röret för att f?ut ev luftbubblor. Kondensator nummer tv?tillverkades p?samma vis.

Sekundärspolen lindade jag hemma i lägenheten enligt de specifikationer som jag hade räknat ut tidigare och lindningen förseglades med Polyuretanlim. Toroiden tillverkades av flexrör som man har i marken belagd med remsor av aluminiumfolie. Det svarta som går runt toroiden är konduktiv vulktejp för att f?bra kontakt mellan remsorna. Distansen mellan sekundärspolen och toroiden är en isolator som låg och skräpade p?"varrked" (inhemskt namn energiverket).

Spole CTC 1 eller Manta som jag kallade den d?gick igenom flera olika ombyggnadsfaser. Fler transformatorer, högre spänningar, diverse modifikationer med kondensatorerna och annat smått och gott resulterade att jag till slut fick ut gnistor p?ca 1?meter vilket inte är s?illa pinkat med ca 1,4kW ineffekt.

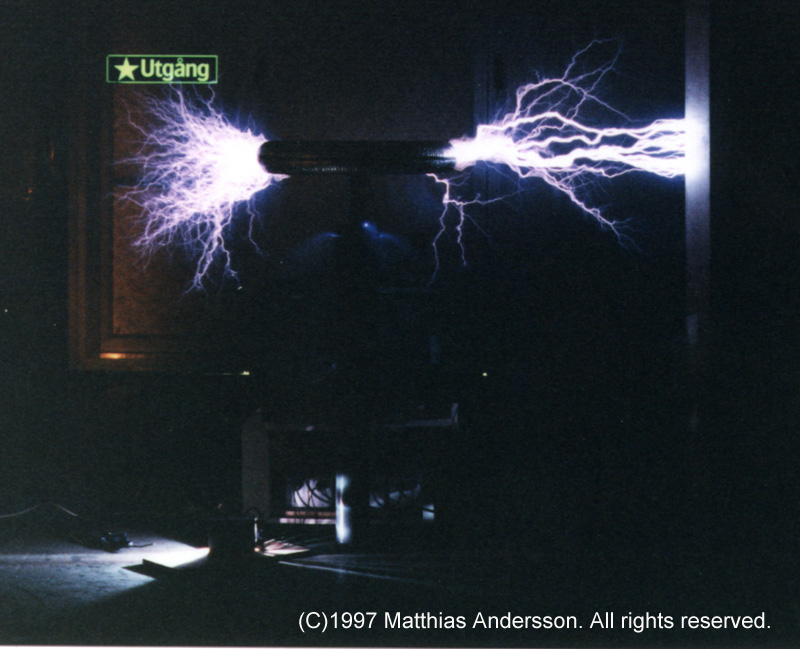

Bilderna här till höger visar de första resultaten med en inte s?bra avstämd spole. Ca 1080W ineffekt. Kondensatorerna hade för låg kapacitans och primärspolen skulle haft fler varv. Detta rättades till senare.

CTC 1 självdog tyvär när jag skulle visa den p?en firmafest. Några gruskorn hade fastnat p?sekundärspolen och resulterade i överslag mellan varven när jag testkörde den. Och jag som trodde att jag hade ett rent baksäte p?bilen.....

Jag hann dock visa upp den för ett flertal personer och bl a p?min gamla gymnasieskola för ca 150 elever och ett antal lärare innan den gick i graven. Jag lyckade t o m skrämma upp tv?lärare lite grann första gången jag testkörde den p?skolan. Minns ni Tibemo och Robban? :-)

Storleksmässigt s?klassas denna som en mellan till stor Teslaspole.
